IC脱机写卡加密智能小区门禁管理系统方案(免布

发布时间:2020-11-18 13:58人气:

IC脱写卡密免布线智能小区门禁系统特点主要突出


l  脱机
每个门禁体机独立工作控制个门,互相之间需联网,也不用和管理处电脑连接,单个故障不影响其他控制器和门的正常工作;
l  写卡
采用IC卡读写扇区工作模,杜绝卡片复制的现象,小区居民提供一个更安全的生活空间;
l  免布线
一般居民小区的范围都比较大,门控制比较分散,免布线指的免布通讯线,用户权限息都写入到卡片里。无论从安装施工后期维护,成本预算等诸多方面考虑,都有极大的优势;
l  加密
单门机之间以地址码来区分,而卡片则以扇区以及扇区读写密码来区分,多重验证机制保障,具有极高的安全性;
l  扩展功能
RS485联网:主板标配网络通讯方式,联网用时软件版本不同。
TCP/IP联网:扩展定制功能模块,网络通讯实时数据,主要是方便施工与布线。
语音功能:提示欢迎光临、卡片是否有效,固定语音模块,配8欧0.5w的语音喇叭。
无线下载模块:扩展定制功能模块,2.4G脱机无线下载数据功能,需在原有主板上增加无线模块,另外配专用的无线下载手持机,用于下载进出刷卡记录。
限次刷卡功能:定制芯片程序,可设置卡片刷卡次数的限制。

二、工作原理
标准Mifare1 IC卡具有16个扇区,除了出厂时被锁定的0扇区外,1-15扇区可以被用来读写数据和存储数据。每张IC卡片在出厂时有一个内置唯一的SN序列号,如果不采用读写扇区的方式来实现门禁、电梯楼层控制等功能时,验证的是IC卡的SN,只要SN和软件里发行注册的IC卡的SN匹配,则执行此IC卡所授权的门区/楼层权限。在技术日新月异的时代,IC卡SN破解技术已经随处可见,从而导致了门禁系统/电梯楼层控制系统所原有的安全性大大降低,例如银行卡复制技术就会被不法分子利用造成恶劣的社会影响。
从现有的技术层面来说,IC卡读写扇区的模式,则能够避免上述IC卡的SN复制带来的巨大隐患,为系统的安全性加上了厚厚的一层防弹衣。于采用的是读写扇区的工作方式,所以不再需要让控制器和管理软件之间直接通讯,通过发卡器把某张IC卡的所有权限写入IC卡扇区内,刷卡时,控制器首先确认IC卡的SN是有效的,然后读取系统指定扇区内的权限信息,当然还可以为扇区读写设置单独的密钥,只有当密钥验证成功,才读取相应扇区内的权限信息,然后执行相应动作。此可见,只读IC卡序列号SN和IC卡扇区读写,最大的不同之处在于:
只读SN:IC卡的SN作为唯一匹配标识,通过卡片复制技术复制同样SN的卡片,也继承SN的所有权限信息;
读写扇区:SN+扇区号+扇区读写密码+控制器地址标识4个匹配标识,先匹配SN,匹配成功后,对系统指定的IC卡扇区号进行读写,读写之前需要进行密钥配对,配对不成功,则无法读取指定扇区号内的权限信息,配对成功后,再根据此卡片发行时写入的控制器地址码标识进行匹配,如果是在该地址的控制器上进行的刷卡,则执行相应动作,如果是在地址不匹配的控制器上刷卡,则不响应;

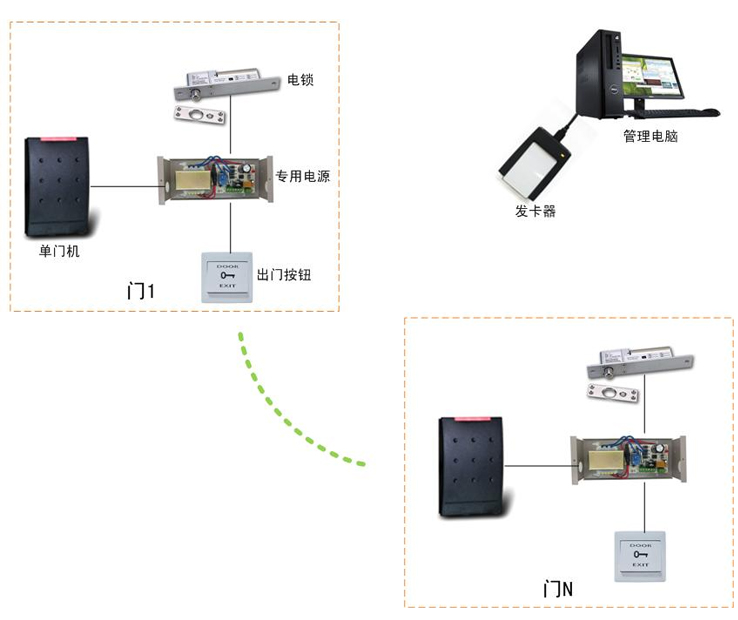

三、设备组成


5-1
3.1单门门禁一体机

工作电压:DC12V
整机功耗: <1W
数据保存: >10年(掉电后)
记录容量 :100,000条(可定制)
卡片容量 :权限写入卡中,容量无限制
通讯方式: 1路RS485,1路无线(扩展功能)
语音提示: 有(扩展功能)
按钮输入 :1路
继电器输出 :1路
门磁输入:1路
读卡类型: 标准Mifare ONE IC卡
感应距离: 10cm
组网数量: 65535台
工作度: -20℃—70℃
工作湿度: 20%—90%
存储温度: -25℃—85℃
主板尺寸: 天线30*50mm主板94*65m


3.2电锁
不同材质的门,选择不同的电锁,小区单元门通常采用电控锁、静音锁;
3.3专用电源
给单门机供电,同时接电锁和开门按钮,单门机的开门信号接到专用电源上,通过继电器动作实现电锁的通断电;
3.4开门按钮
安装在门内,进门时刷卡验证开门,出门时直接按开门按钮开门

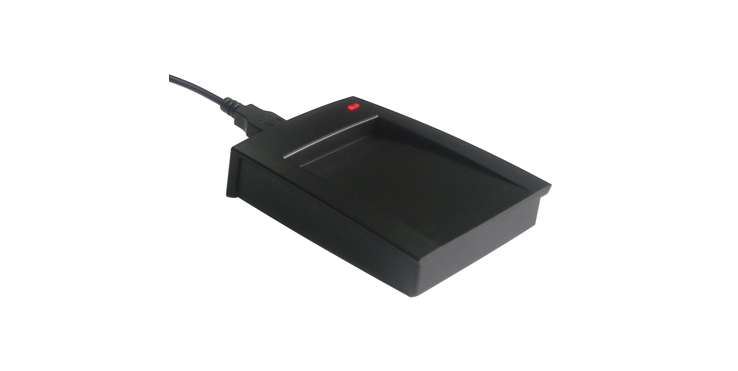

3.5写卡发卡器
5-3

写卡发卡器通过配套的USB数据线连接至电脑,安装驱动程序后,会在电脑上虚拟一个COM口,软件通过此虚拟的COM口和写卡发卡器通讯。


连接方式:USB数据线;
工作模式:读写IC卡扇区;
读写方式:把卡片放在读写器卡槽里;
工作温度:-20℃-----70℃
工作湿度:20%-------90%无凝结
